产品说明

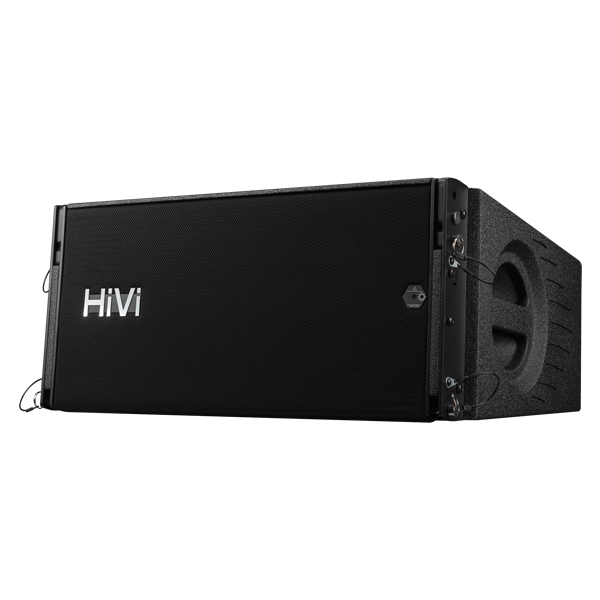

Laser系列是惠威全新推出的线阵列音箱系统，采用特制的三点吊挂系统结构，形成良好的垂直覆盖面指向性，连续声压级高，动态大，瞬态很好，配合其Laser系列超低频音箱以理想的外置分频组合配置，能取得良好的扩声效果。

本套系统特别适合各种体育馆、大会堂、礼堂、剧院、演艺厅、多功能会议室等扩声需求;并配套有专用吊架、插销、各类连接件及选配专利音响扩声指向区域的自动定位装置等。

技术参数

型号

Laser3

Laser3S

类型

内置三分频音箱

超低频音箱

频率范围

60Hz-22KHz

30Hz-250Hz

额定功率

900W

800W

灵敏度

105dB

100dB

最大声压级（峰值）

140dB

137dB

额定阻抗

8Ω

8Ω

单元配置

LF：2*10"（65mm音圈）钕磁

HF：1*2.6"（65mm音圈）钕磁

1*18（100mm音圈）铁磁

输入连接

NL8P:（2+，2-）

NL8P:（1+，1-）

指向系统

镭射激光指向输入1+，1-（选配件）

/

吊挂系统

专用阵列吊挂系统

专用阵列吊挂系统

覆盖角度（H×V）

90×10度

/

正面保护

黑色加硬钢网（防水网布）

黑色加硬钢网（防水网布）

箱体板材

桦木夹板

桦木夹板

箱体板面

环保耐磨黑色点漆

环保耐磨黑色点漆

安装

吊挂、堆叠

吊挂、堆叠

尺寸（mm）（宽×高×深）

860×303×470

860×555×730

净重(±10%)

34KG

67KG

尺寸与结构图

音响扩声区域镭射激光指向定位使用说明

 1、首先确保功放与8芯防水音箱座（2+，2-）端口连接正确，输入小电压的15KHz的正弦波信号，会听到低音喇叭轻微的高频声，然后继续缓慢地加大输入信号电压，直到音箱正面的激光出光口发出稳定的光束，光束的投射位即为音箱的扩声指向区域。

注：使用此功能时，请将（1+，1-）、（3+，3-）的端口静音，防止烧坏喇叭。

2、激光束定位示意图，如图。

注：此指向系统为选配件，使用前请先确保音箱是否具有此功能。

组装示意（以Laser20为例）

安装说明
